Cyfrowy bezprzewodowy System Transmisji Obrazu i Dźwięku 5.2 GHz (OFDM Wimax)

Bardzo wysoka odporność na zakłócenia przemysłowe oraz praca w terenie zabudowanym sprawia iż system ten świetnie nadaje się do:

• gęstej zabudowy miejskiej
• pracy w pobliżu sieci energetycznej
• pracy w pobliżu dużych sieci internetowych
• pracy w przypadku braku widzialności optycznej anten

System zapewnia transmisję pełnego obrazu PAL w rozdzielczości 720×576 (D1) przy prędkości 25 kl/s. Szyfrowany 128 bitowym kodem identyfikacyjnym gwarantuje zabezpieczenie przed podglądem osób trzecich.

Podstawą stabilnego działania sytemu jest modulacja OFDM (opisana poniżej) znana z systemów cyfrowych WIMAX gdzie uzyskano dużą prędkość transmisji przy niewielkiej kompresji obrazu.

CDS-5021 w wykonaniu wewnętrznym może pracować w środowisku zamkniętym z przeszkodami np. transmisja pomiędzy pomieszczeniami, pomiędzy piętrami budynku, przez ściany i inne przeszkody do 50m. CDS-5021 wewnętrzny może mieć zastosowanie jako sender transmitujący obraz i dźwięk np. z tunera satelitarnego czy odtwarzacza DVD do odbiorników TV znajdującym się w innych pomieszczeniach. Dodatkowo CDS-5021 posiada funkcję transmisji sterowania z pilota więc będąc przed samym TV możemy sterować tunerem satelitarnym w innym pomieszczeniu.

Uruchomienie systemu CDS-5021 polega wyłącznie na ukierunkowaniu anten i podłączeniu sygnału video i zasilania. Nie ma konieczności ustawiania kanałów czy szukania wolnych częstotliwości. Urządzenie w chwili włączenia zasilania przez pierwsze kilka sekund samo wyszukuje wolną częstotliwość i zapisuje dany kanał pracy na stałe. Jest to wymóg urządzeń pracujących w paśmie 5.2 GHz gdzie wyeliminowano wzajemne zakłócanie się.

Wyjątkową jakoś transmisji uzyskaliśmy dzięki zastosowaniu:

• Modulacji OFDM znanej z systemów cyfrowych WIMAX
• Dynamicznego wybieranie mocy oraz częstotliwości (kanału) pracy
• 128 bitowego kodu zabezpieczającego transmisję
• QoS - Mechanizmy oraz normy które zapewniają wysoką jakość transmisji
• Kompresja MPEG2 - umożliwia transmisję danych o dużej szybkości strumieni wideo i danych multimedialnych. Obecna jest w innych systemach takich jak satelitarna telewizja cyfrowa oraz DVB-T .
• technologii MIMO zwiększającej przepustowość łącza bezprzewodowego, polegająca na transmisji wieloantenowej zarówno po stronie nadawczej jak i po stronie odbiorczej. Zastosowanie techniki MIMO posiada wiele korzyści, do których należą
• wzrost niezawodności łącza spowodowany zwiększeniem odporności na zaniki oraz odbicia sygnału radiowego
• zysk jakości transmisji wynikający z jednoczesnego odbioru zbiorczego sygnału z kilku kierunków

W zestawie CDS-5021h znajduje się:

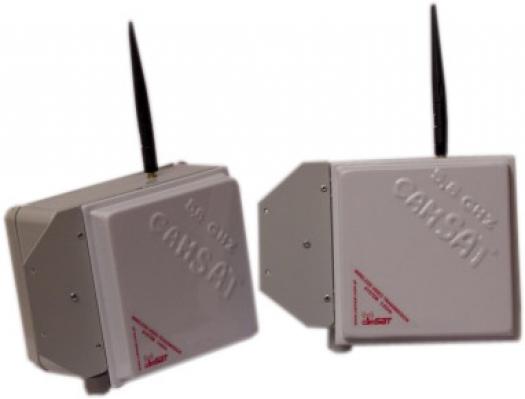

• Nadajnik cyfrowy w obudowie IP65 ze zintegrowaną, odbiorczą anteną kierunkową 19dbi oraz anteną nadawczą mini x 1 kpl.
• Odbiornik cyfrowy w obudowie IP65 ze zintegrowaną, odbiorczą anteną kierunkową 19dbi oraz anteną nadawczą mini x 1 kpl.
• Instrukcja obsługi
• Deklaracja zgodności CE

ZASTOSOWANIA CDS-5021h:

• kamery przemysłowe CCTV
• rejestratory DVR oraz multipleksery
• radiolinie wideo na duże odległości do monitoringu lasów
• telewizja kablowa oraz studia nagrań do połączeń video punkt-punkt

CHARAKTERYSTYKA

• stabilna, wysokiej jakości transmisja obrazu PAL oraz NTSC (auto detekcja)
• do 4 lub do 21 niezależnych kanałów video
• kodowanie transmisji 128 bitowym kodem
• rozdzielczość  720×576 ( D1)
• prędkości wyświetlania przy D1  25 kl/s.
• modulacja OFDM (WIMAX)
• wejścia video Composite 75 ohm
• anteny kierunkowe z dużym zyskiem zapewniające stabilną prace
• standardowy zasięg 2 km - CDS-5021h (możliwość rozbudowy do 5km)
• możliwa retransmisja oraz przedłużenie zasięgu sygnału
• transmisja całkowicie wolna od zakłóceń, sieci internetowych 802.11, Bluetooth, telefonii radiowej itp.
• bardzo prosty w instalacji i w pełni bezobsługowy
• obudowa zewnętrzna IP65 ze zintegrowanymi antenami kierunkowymi

Uwaga: Nadajnik pracuje wyłącznie z własnym odbiornikiem. Nadajnik wyszukuje wyłącznie swój odbiornik zidentyfikowany po kodzie przez co urządzenia są skutecznie zabezpieczone przed podglądem osób trzecich.

Systemy wideo pracują w układzie punkt - punkt czyli:  jeden zestaw CDS-5021h dla każdej kamery.

Przykłady doboru zestawów:

Dla obiektu z 1 kamerą: CDS-5021h x 1 kpl.

Dla obiektu z 3 kamerami: CDS-5021h x 3 kpl.

Dla obiektu z 16 kamerami: CDS-5021h x 16 kpl.

Legenda:

OFDM jest to technika transmisyjna o wielu nośnych stworzona dla szerokopasmowych przekazów multimedialnych A/V. System taki znakomicie spisuje się w środowisku narażonym na wielodrogowość sygnału, jakim są obszary miast oraz terenów zabudowanych. Polega na jednoczesnym i równoległym wytransmitowaniu wąskopasmowych sygnałów na różnych częstotliwościach nośnych, oddalonych od siebie i tworzących wspólny, duży kanał szerokopasmowy transmitujący wysokiej jakości obraz.

System CDS-5021 jak i cała gama urządzeń pracujących na częstotliwości 5.8GHz czy 869MHz są systemami opracowanymi i produkowanymi wyłącznie przez zespół P.W. CAMSAT.

Nadajnik jak i odbiornik systemu CDS-5021h to urządzenia dwukierunkowe które posiadają osobne anteny nadawczo / odbiorcze.

CDS-5021h posiada jedno wejścia video Composite z dwoma kanałami audio. Dzięki zastosowaniu osobnych anten uzyskano możliwość szerokiego doboru anten odbiorczych a co za tym idzie zwiększania zasięgów nawet do 5 km.

Radiolinia cyfrowa z serii CDS-5021h przeznaczona jest dla dużych, profesjonalnych systemów CCTV monitoringu miejskiego gdzie wymagane jest kodowanie transmisji oraz bardzo wysoka odporność na zakłócenia. System ten zapewnia transmisję obrazu nawet z 21 kamer na jednym terenie co w połączeniu z systemami analogowymi (np. TCO5808h) umożliwia budowę monitoringu z 29 kamerami bezprzewodowymi !
